適用范圍

全自動升降柱廣泛用于城市交通、軍隊及國家重要機關大門及周邊、步行街、高速公路、收費站、機場、學校、銀行、大型會所、停車場等許多場合。通過對過往車輛的限制，有效的保障了交通秩序及主要設施和場所的安全。

1、國家機關和軍隊等重要單位大門：安裝升降防暴路障，可電動遙控、手機 APP 遠程控制或刷卡等方式控制升降，有效阻止外單位車輛進入和不法車輛闖入。

2、步行街：步行街路口安裝升降式路障，平時路障處于升起狀態，限制車輛進出，如遇緊急或特殊情況（如火災、急救、領導視察等）可迅速降下路障，以便車輛通行。

3、道路隔離帶：在非全封閉式道路隔離帶中可采用升降式路障，平時阻止車輛左轉或掉頭行駛。如遇道路施工、道路阻塞等特殊情況，可放下路障，使車輛改道通行。

4、多用途廣場：白天路障升起，禁止車輛進入廣場，夜間利用廣場作為臨時停車場，放下路障，車輛可進入停車。

5、開放式公園：開放式公園路口安裝升降式路障，平時路障升起，阻止車輛通行，游人可自由通過。遇特殊情況時，放下升降式路障，以便車輛通行。

6、小區、銀行、學校等限制車輛進出的場所及保證消防通道的有效使用。

7、高速公路：需緊急封路，使用自動升降路樁，方便快捷，并可解決警力不足的壓力。

安裝準備工具、輔料

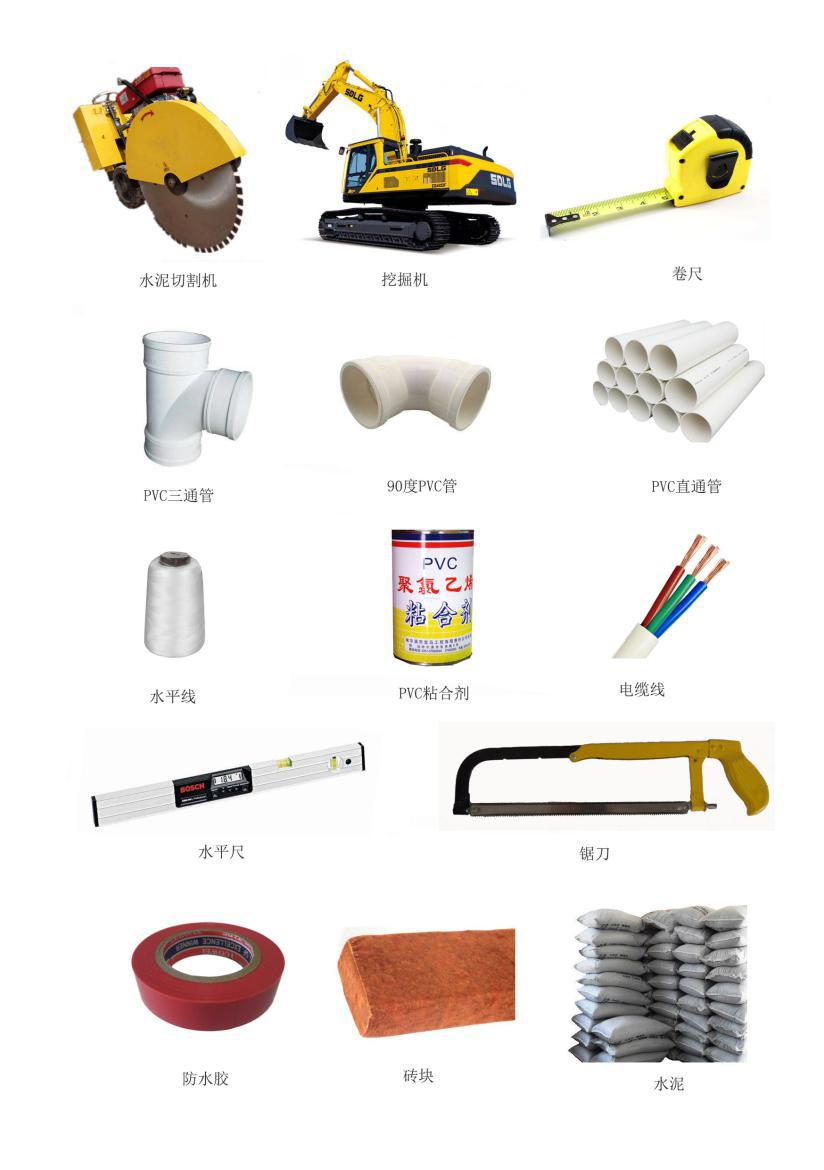

準備工具：

1、切割機、挖掘機、卷尺、尼龍繩、小十字螺絲刀、小一字螺絲刀、防水

膠布、電工膠布、∮40mmPVC 管（直通、三通、彎頭）、壓線鉗；

2、線材：根據現場安裝情況定數量，包括4平方三芯電纜（控制箱主電源線），1.5平方三芯電纜（升降柱電機線、抽水泵電源線），1平方四芯電纜（兩芯接電磁閥，兩芯接LED燈），防水接線端子。

安裝調試步驟

1、探測了解地下是否適合挖掘，有無地下電纜、水管、燃氣管道、光纖線等阻礙物，挖基礎坑、劃線，確定基坑的位置；

2、挖槽：按提供尺寸 長 N(視安裝數量而定) ×寬 800mm×深 1300mm挖槽，最下面做 200mm厚度的硬底化，固定升降柱，防止下陷。

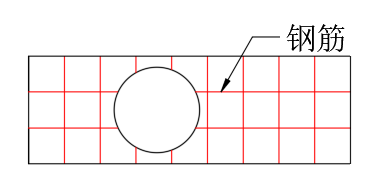

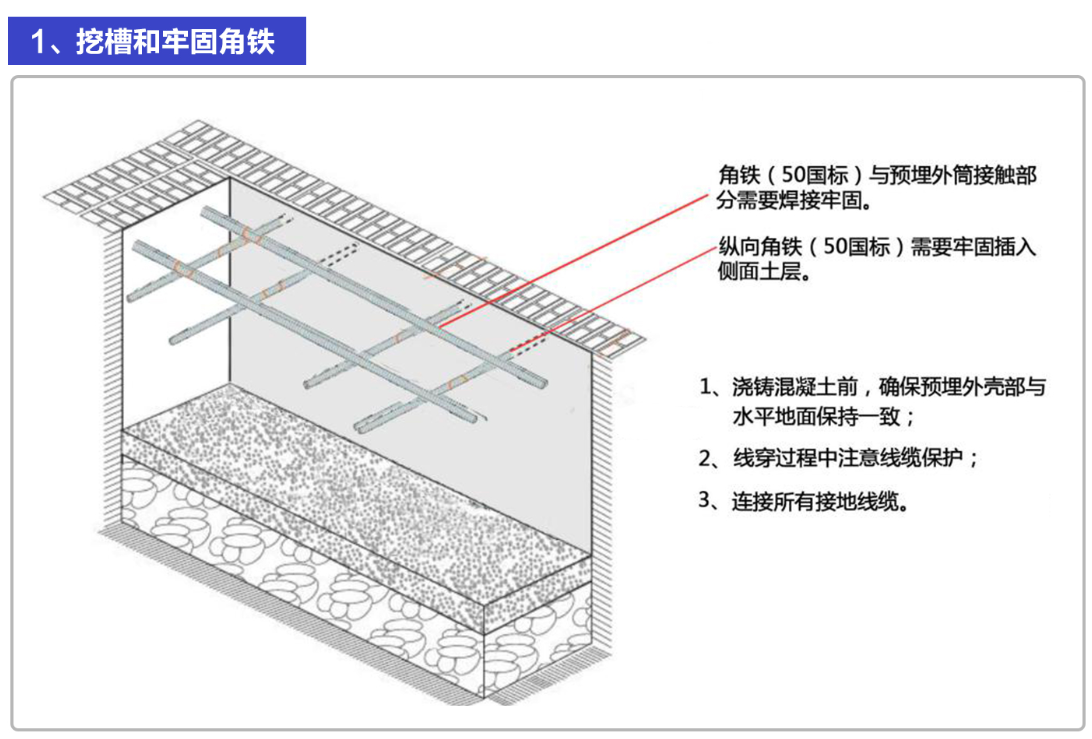

3、設備入位：按順序和間距，將升降柱放到已做好的200mm硬底化層，調整每條柱子的高度及水平，升降柱的上表面略高于地面 3~5mm，用角鐵燒焊固定，最上面要用鋼筋網固定，防止澆筑時將其挪動錯位使之傾斜。

4、接線：按照接線規范進行接線(詳見升降柱接線指導)，將每根柱子的兩條電纜線通過線管連接到控制箱。

5、安裝排水系統：用彎頭和三通將每條柱子的排水孔用排水管(Φ40mm)連接至蓄水池，并安裝抽水泵。

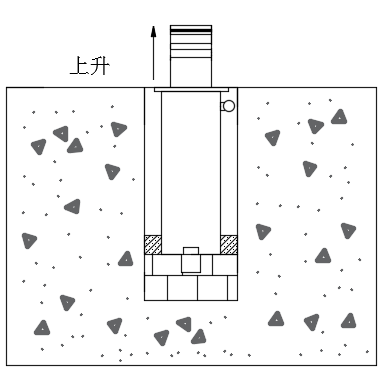

6、設備調試：控制箱連接好后，進行通電測試，確保升降正常，上升下降與遙控器的按鍵方向一致。

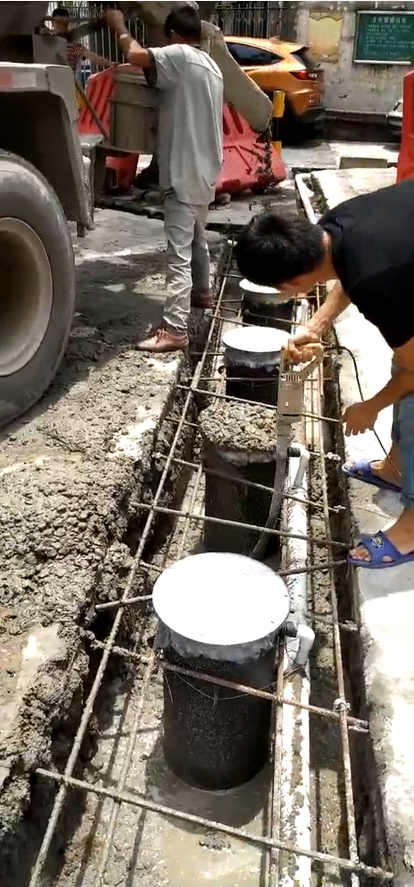

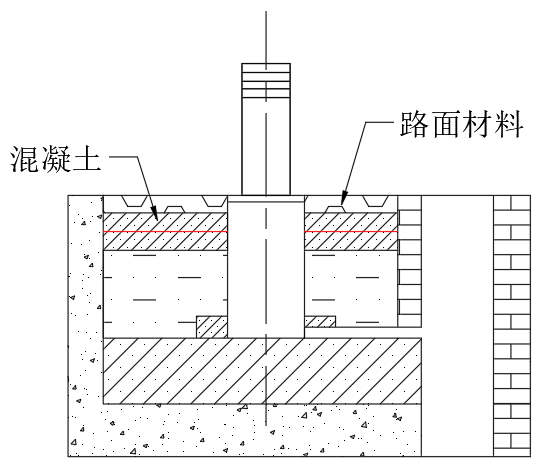

7、混泥土澆筑： C30以上的混凝土緩慢且均勻的進行澆筑，直到與設備上表面水平。

8、恢復路面。

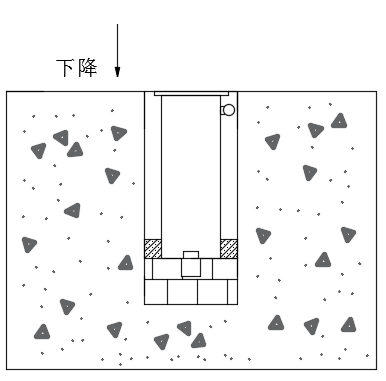

設備安裝步驟圖例說明

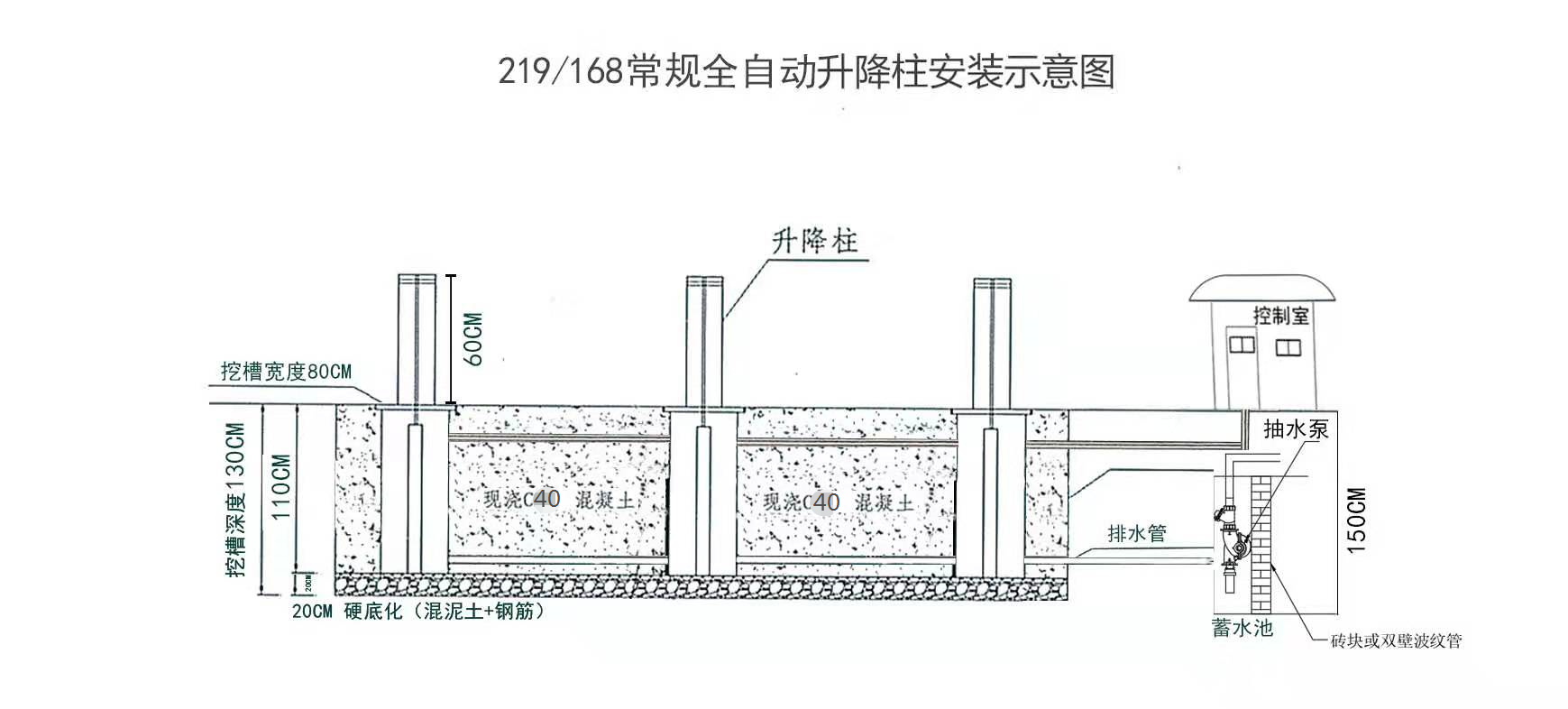

施工示意圖：

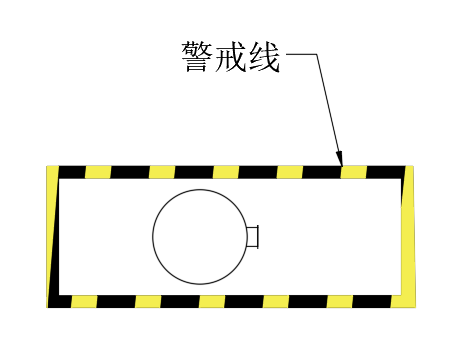

步驟一：布置警戒線及施工劃線

先在施工現場布置警戒線，提醒行人此處施工注意 安全。并且對施工區域進行劃線，以便后期基坑挖 掘及線槽切割

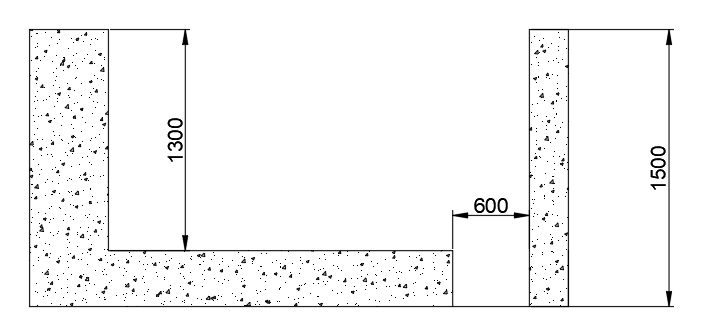

步驟二：挖基坑及線槽切線

基坑：寬度：800mm         基坑深度：1300mm

 排水井：深度：1500mm    寬度與長度：600mm

排水井位置根據現場情況挖掘。

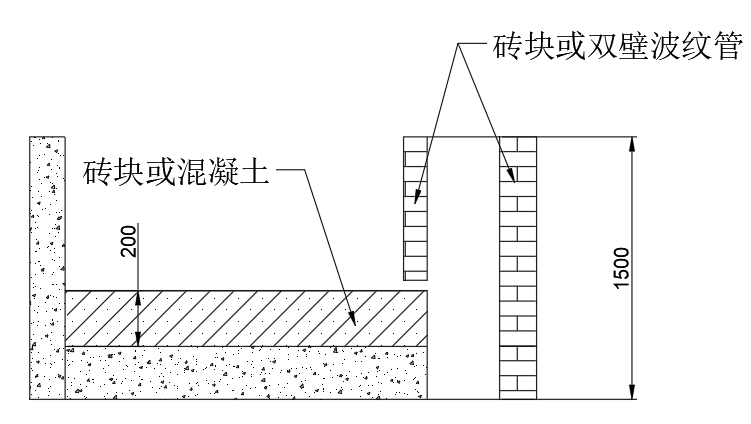

步驟三：鋪設底部基準面

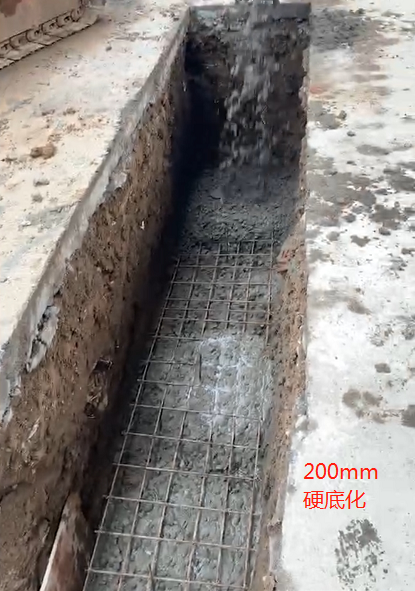

1、在基坑最底層用水泥或磚塊鋪設最底層，  厚度為200mm。建議使用混凝土澆筑，待水泥干透后進行下一步。

  2、排水井使用至少50直徑的雙壁波紋管，或者使用鋪設（兩層磚塊）。

  注意：排水井需要留有排水管進口，排水管使用50的PPR管。排水口注意密封。

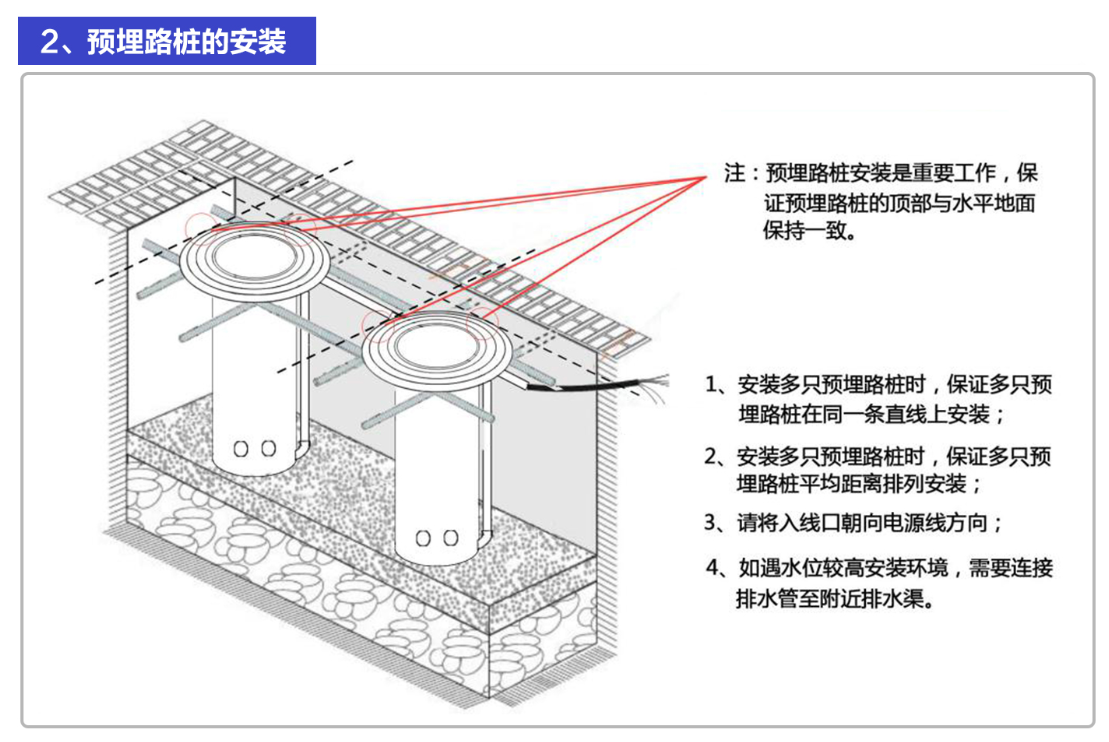

步驟四：放置并固定升降柱，按照方案間距逐一放入基坑，并且路面進行找平。

注意：在固定升降柱前，必須對升降柱對路面進行找平，切記。法蘭盤可以高處路面3mm-5mm。

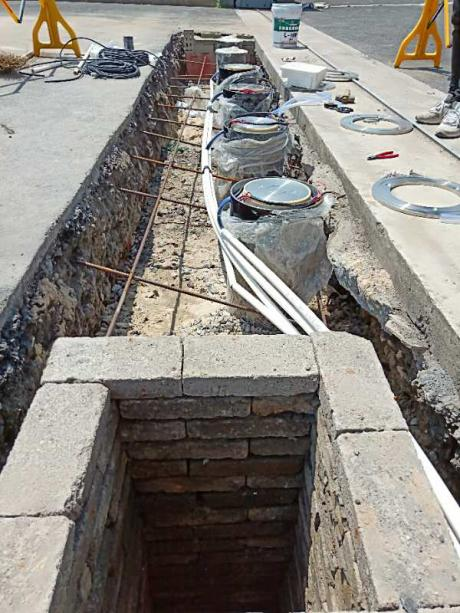

步驟五：接線及排水管

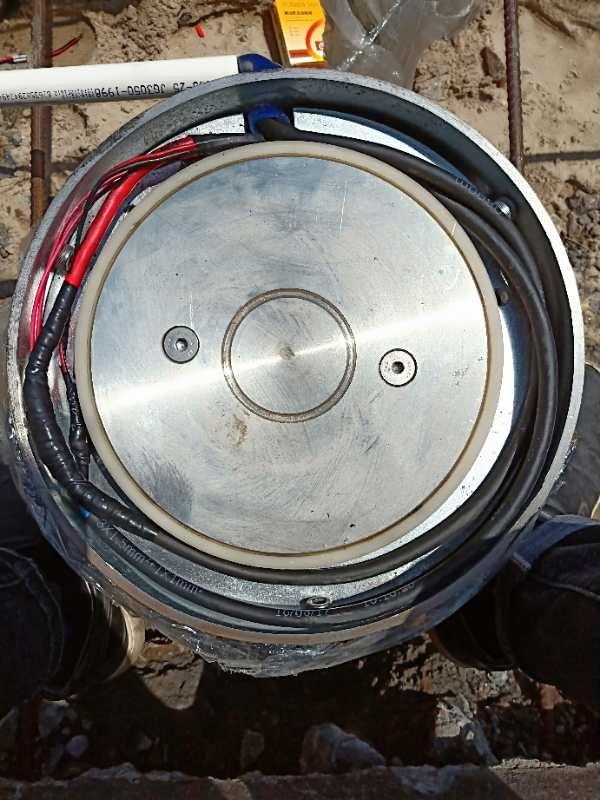

1、將兩條電纜線穿入升降柱桶內，預留1.2米長的線（繞尼龍套兩圈）在柱子里面，方便以后維修，如下圖：

  2、PVC管連接示意圖

注意：不規范的接線會導致電機進液，出現漏電、跳閘等故障，請在施工過程中，務必按照規范接線指導進行操作，若因非按規范接線導致的電機故障，不予保修。請嚴格按照本說明要求施工，務必確認所有接線無誤后，再通電調試；遇到問題，務必斷電后檢查。

步驟六：通電調試

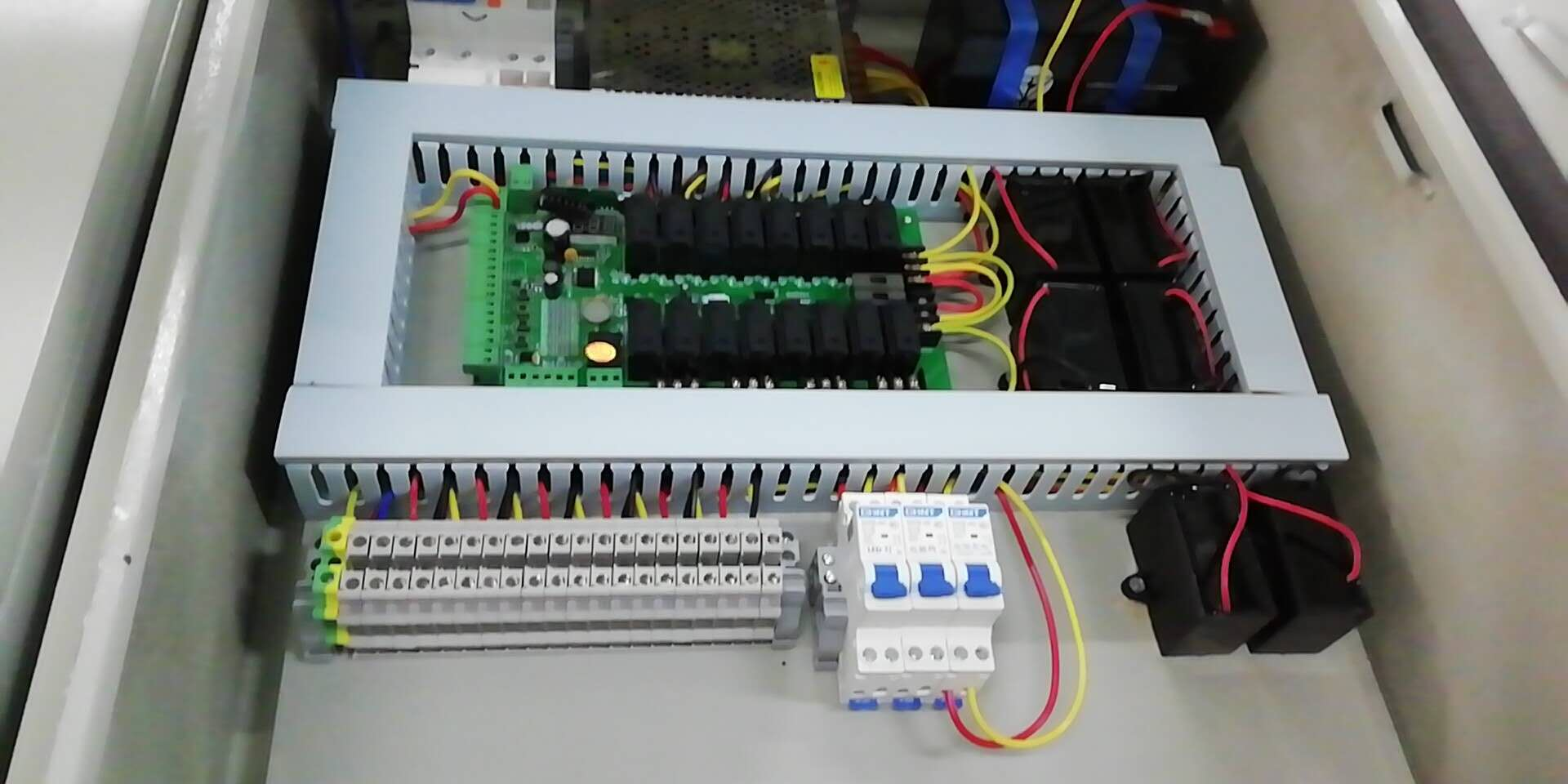

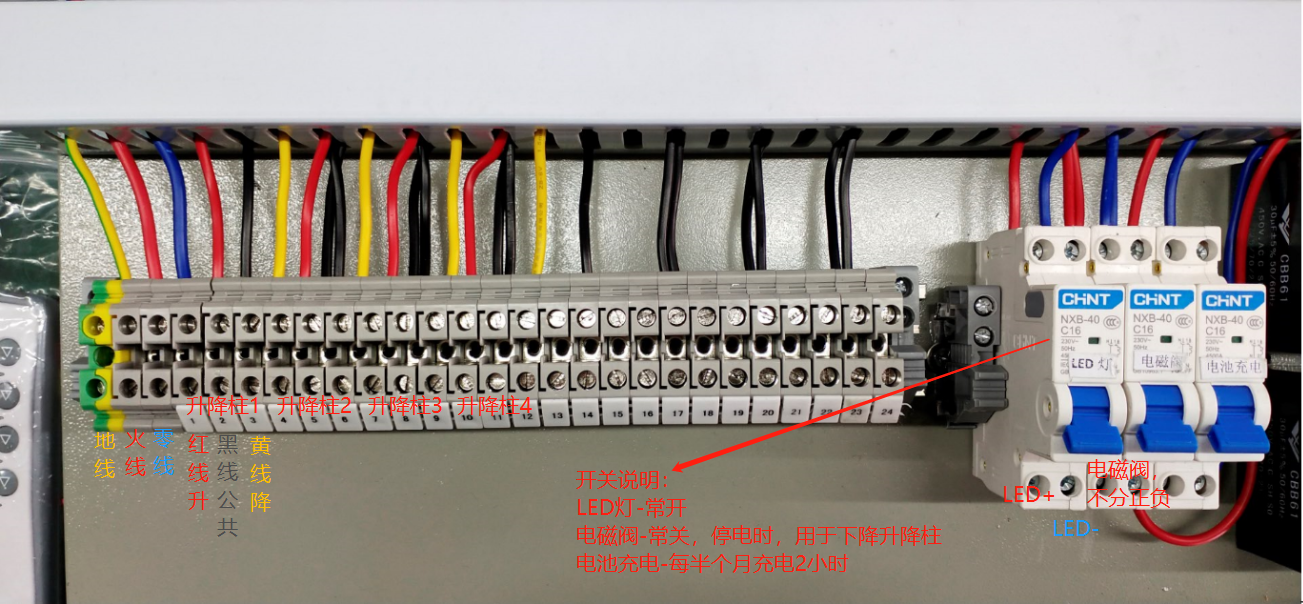

控制箱接線圖
